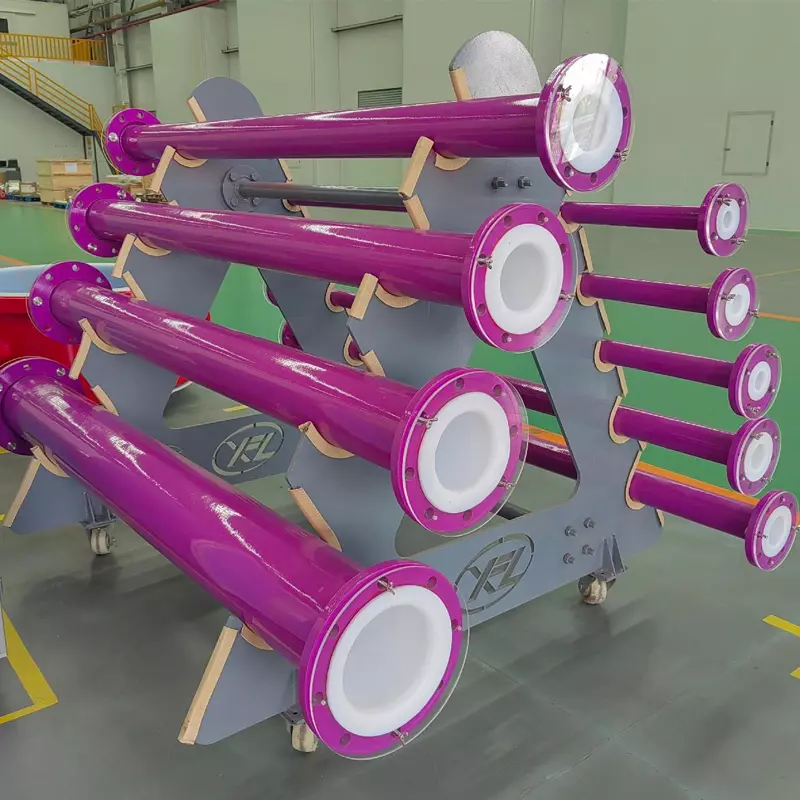

静水圧プレスフレアPTFEパイプ

概要

Anhui Xinfulong の静水圧プレスフレア PTFE パイプは、高耐圧で設計されています。-接続の完全性が耐薬品性と同じくらい重要である、純度および腐食性の流体を扱う用途。高度な静水圧プレス技術を使用して製造 — 重要な化学サービスのゴールドスタンダード — 当社のパイプは精度が特徴です-形成されたフレア端は信頼性の高い漏れを提供します-バージン PTFE の卓越した純度と耐食性を維持しながら、フランジ接続を自由に行えます。

静水圧プレスプロセスは均一な静水圧を適用します (100–300MPa) 液体または気体媒体を介してあらゆる方向から衝撃を与え、完全にボイドのない均質な材料構造を生成します。。これにより、従来の成形法や押出法では達成できない、優れた密度、均一な肉厚、等方性の機械的特性が得られます。。フレア端は、PTFE を加熱してパイプのフランジ面に対して圧縮することによって形成され、完全なフランジ面が形成されます。-金属フランジを腐食性媒体から保護するフェイスシール。

主な特長

優れた静水圧プレス品質

• 等方性の物理的特性を備えた均質で空洞のない材料構造-

• 均一な肉厚により、弱点、耐圧性の問題、厚さの偏差による PTFE の亀裂が排除されます。

• 従来の成形または押出 PTFE と比較して、密度が高く、透過性が低い

• シームレス構造 — 溶接接合部、押し出しライン、潜在的な故障点がありません

精度-形成されたフレアエンド

• PTFE を加熱し、パイプのフランジ面に押し付けて完全なフランジを形成します。-フェイスフレア

• きつい漏れを生み出す-金属ボルトが 2 つのフレアエッジを圧縮するときのプルーフシール

• 金属フランジ面を腐食性媒体との接触から保護します。

• 汚染や腐食が始まる可能性のある隙間を排除します。

優れた耐薬品性

• 濃酸、アルカリ、有機溶媒、強力な酸化剤、有毒または可燃性化学物質を含む、事実上すべての化学物質に対して不活性です。-

• 優れた耐浸透性 — 静水圧圧縮により最低の浸透率を実現

• 以下の温度に耐えます -70°Cから +260°C

ウルトラ-高純度

• 100% バージンPTFE樹脂 — 熱サイクル下でより早く劣化するリサイクル材料は使用していません

• 金属イオンの汚染がない — 静水圧プレスにより金属部品との接触が排除されます

• 非常に滑らかで、-多孔質表面により粒子の捕捉と微生物の増殖を防止

• アンチ-粘着性のある表面特性により、洗浄とメンテナンスが簡単になります

高い機械的完全性

• 熱衝撃や機械的ストレスに対する優れた耐性

• 高い耐クリープ性と荷重下での寸法安定性

• 優れた耐摩耗性と耐摩耗性

• 全温度範囲にわたって完全な真空定格

長寿命

• シームレスな完全融着ライニングにより、熱サイクル下でも層間剥離が発生しません。

• 最小限のメンテナンスで耐用年数が予測可能

• パイプ交換コストと処理のダウンタイムを削減します。

技術仕様

製造工程

1. 材料の選択 — たったの100%認定サプライヤーからのバージン PTFE 樹脂を使用

2. 鋼管の準備 — 炭素鋼またはステンレス鋼のパイプをショットします。-Sa 2.5 の清浄度まで爆破済み、事前-加熱され、機械的接着のために内面が粗面化されています。

3. 静水圧プレス — PTFE パウダーをパイプに充填し、高い位置に置きます。-圧力室。均一な圧力 (100–300MPa) 全方向から塗布することで空隙を排除し、均一な密度を確保します。

4. 焼結 — パイプは約380℃に加熱されます。°コンピュータのC-正確な焼結曲線に従って制御された炉で PTFE を 1 つの連続したチューブに融合します

5. 冷却 & 仕上げ — 制御された冷却によりストレスクラックを防止

6. フレアリング — 各端の PTFE を加熱し、パイプのフランジ面に押し付けて圧縮し、精密なフレア端を形成します。

7. 品質管理 — 各パイプはスパークテストを受けます (25kV)、水圧試験 (1.5x 設計圧力)、超音波厚さ測定 (5+ メートルあたりのポイント)、および目視検査

アプリケーション

当社の静水圧プレスフレア PTFE パイプは、以下の分野で広く使用されています。

半導体製造

• 高-ウェットエッチング、ウェーハ洗浄、フォトレジスト処理用の純度化学薬品供給ライン

• ウルトラ-純水 (UPW) 流通システム

• 化学的機械的平坦化 (CMP) スラリーの配送

• 湿式プロセス装置の接続

湿式電子化学薬品

• 高速トランスファーライン-純度の高い酸、溶剤、エッチング液

• 化学薬品の混合および分配システム

• 高-純度試薬供給ライン

化学処理

• あらゆる濃度の酸、アルカリ、有機溶剤、強力な酸化剤、有毒または揮発性化学物質の輸送-

• 接続の完全性が重要な腐食性流体の取り扱い

• 高-純度化学薬品の供給および再循環ライン

医薬品 & バイオテクノロジー

• 高-汚染リスクゼロの高純度液体移送

• 溶媒および試薬送達システム

• FDA-準拠した加工ライン

新エネルギー

• バッテリーの化学処理と電解液の取り扱い

• 太陽光発電湿式処理ライン

製油所 & 石油化学製品

• 腐食性媒体の輸送

• 高-温度化学処理

Xinfulong 静水圧プレスフレア PTFE パイプを選ぶ理由

• ゴールドスタンダードの製造 — 静水圧プレス + 焼結は最高水準のフッ素です-ライニングパイプライン成形プロセス

• 優れた接続の完全性 — 精密なフレア端により、信頼性の高い漏れを実現-金属フランジを腐食性媒体から保護する耐衝撃フランジ接続

• クリーンルーム製造 — クラス 1000 で実行される重要な生産プロセス/最高レベルの純度を保証する 10,000 のクリーンルーム

• 産業-最先端の専門知識 — 数十年にわたるフッ素ポリマー加工の経験とRに裏付けられた&D 日本と韓国の専門家とのコラボレーション

• 実証された世界的な実績 — ヨーロッパ、日本、韓国、台湾のクライアントから信頼されています (中国)、そしてその先へ

• 徹底した品質保証 — ISO 9001、ISO 14001、ISO 45001を完全認証取得-スパーク試験、静水圧試験、超音波測定などの社内試験機能

• 終了-に-サービス終了 — カスタム設計と材料の選択から製造、テスト、アフターまで-営業サポート

• 規格への準拠 — ASTM F1545検査基準を満たすかそれを超えています

カスタマイズオプション

当社は、お客様の特定の要件を満たすために、完全にカスタマイズ可能な静水圧プレスフレア PTFE パイプを提供します。

• カスタム直径 (DN25 ～ DN600 以上)

• カスタムの長さとスプール構成

• さまざまな穴あけ規格を備えたフランジ付き端部 (ANSI、DIN、JIS)

• 炭素鋼またはステンレス鋼のアウターパイプのオプション

• 継手、バルブ、アクセサリを含む完全な配管システムとの統合

• 特定のフランジ設計に適合するカスタムフレア寸法
